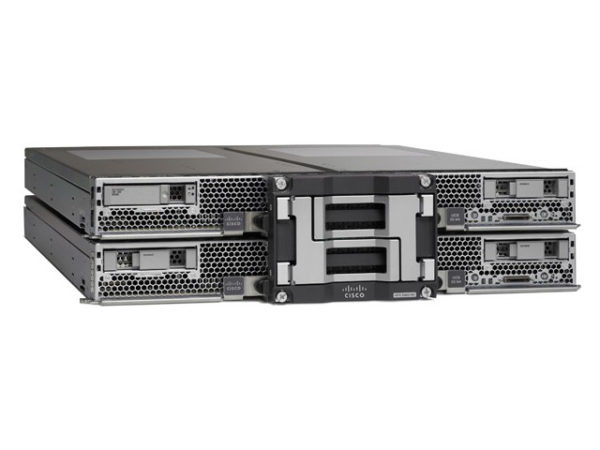

Cisco UCS B460 M4
Сервер Cisco UCS B460 M4 с процессорами Intel Xeon E7-4800 v2 и E7-8800 v2 поддерживает до 60 процессорных ядер, 6 Тб памяти (при использовании модулей памяти DIMM объемом 64 Гб), 4.8Тб внутренней памяти и общую пропускную способность Ethernet – 320 Гбит/с, 96 слотов памяти DDR3.
Описание блейд-сервера Cisco UCS B460 M4
Обзор устройства.
Новейший блейд-сервер Cisco UCS B460 M4 использует возможности семейства процессоров Intel Xeon E7 v2 для предоставления новых уровней производительности и возможностей для инновационной системы унифицированных вычислений Cisco Unified Computing System (Cisco UCS). Cisco UCS (рисунок 1) – это единая система, которая включает в себя блейд-серверы Cisco UCS серии B и стоечные серверы серии C с сетевым доступом и обращением к памяти, и значительно упрощает управление сервером и обеспечивает более высокую эффективность затрат и быстроту работы. Она также предоставляет усовершенствованные вычисления в матрице коммутации, открытые интерфейсы программирования приложений (API), управление, ориентированное на определенные приложения, и использует профили услуг для автоматизации всех этапов развертывания и инициализации серверов.
Cisco UCS B460 M4 – ведущий блейд-сервер Cisco UCS серии B, который справляется с важнейшими корпоративными рабочими нагрузками, требующими больших вычислительных мощностей и интенсивно использующими память. Этот блейд-сервер имеет солидные вычислительные возможности и объем памяти для соответствия нуждам наиболее требовательных и ответственных корпоративных приложений, таких как интеллектуальные ресурсы предприятия, большие базы данных, аналитические операции в оперативной памяти, а также миграция RISC-платформ.
Увеличенная производительность и преимущества архитектуры.
Сервер Cisco UCS B460 M4 использует возможности семейства процессоров Intel Xeon E7-4800 v2 и E7-8800 v2 и ускоряет предоставление доступа к важным данным. Этот блейд-сервер поддерживает до 60 процессорных ядер, 6 Тб памяти (при использовании модулей памяти DIMM объемом 64 Гб), 4,8 Тб внутренней памяти и общую пропускную способность Ethernet – 320 Гбит/с.
Кроме того, архитектурное преимущество Cisco UCS, ориентированное на матрицу коммутации, предполагает, что вам не придется тратить средства на покупку, питание, охлаждение, приобретение гарантии, а также обслуживание лишних коммутаторов и интерфейсных плат в каждом блейд-шасси Cisco UCS, что позволило компании Cisco разработать блейд-серверы с бескомпромиссной расширяемостью и универсальностью. Как следствие, благодаря передовому количеству ядер ЦП, частоте, слотам памяти, расширяемости и емкости дисководов, блейд-серверы Cisco UCS серии B обеспечивают бескомпромиссную расширяемость, универсальность и производительность.
Сервер Cisco UCS B460 M4 имеет следующие компоненты.
- Четыре процессора семейств Intel Xeon E7-4800 v2 и E7-8800 v2.
- 96 слотов DIMM для модулей памяти DDR3.
- Четыре отсека дисковода, поддерживающих «горячее» подключение, для жестких дисков и твердотельных накопителей.
- Встроенный контроллер SAS с поддержкой RA
- Два модульных слота встроенных сетевых адаптеров для платы виртуального интерфейса Cisco UCS VIC.
- Шесть мезонинных слотов PCIe, два из которых предназначены для подключения опциональной платы Cisco UCS VIC 1240, а четыре других – для подключения платы Cisco UCS VIC 1280, расширителя портов VIC, сетевой платы сторонних разработчиков или флеш-карт.
Технология плат виртуального интерфейса Cisco VIC 1240 и 1280.
Cisco UCS VIC 1240 – это 4-портовый 10 Gigabit Ethernet встроенный сетевой адаптер стандарта FCoE, разработанный специально для блейд-серверов поколений M3 и M4 Cisco UCS серии B. При использовании с опциональным расширителем портов Cisco UCS VIC 1240 можно расширить до адаптера с 8 портами 10 Гбит/с.
Плата виртуального интерфейса Cisco UCS VIC 1280 – это 8-портовый встроенный сетевой адаптер 10 Гбит/с Ethernet стандарта FCoE, который позволяет в будущем повысить пропускную способность блейд-сервера Cisco UCS B460 M4 до 320 Гбит/с. Платы Cisco UCS VIC 1240 и 1280 создают быструю серверную инфраструктуру на основе политик без запоминания состояний, которая поддерживает до 256 PCIe стандартных интерфейсов на один хост, которые можно настроить как платы сетевого интерфейса или адаптеры главной шины. Кроме того, платы Cisco UCS VIC 1240 и 1280 поддерживают технологию Cisco Data Center Virtual Machine Fabric Extender (VM-FEX), которая расширяет и приближает порты межсоединений Cisco UCS к виртуальным машинам, упрощая тем самым процесс развертывания виртуализации сервера.
Поддержка ответственных применений.
Сервер Cisco UCS B460 M4 поддерживает ориентацию компании Cisco на предоставление дифференцированных преимуществ, интеграцию матрицы коммутации, а также простоту управления, которая является уникальной на рынке, для следующих ответственных применений:
- интеллектуальные ресурсы предприятия;
- миграция RISC-платформ;
- поддержка принятия решений;
- аналитические операции в оперативной памяти;
- большие базы данных;
- крупномасштабные виртуализированные приложения;
- ответственное корпоративное промежуточное ПО;
- рабочие нагрузки с большим объемом памяти и нагрузки консолидации.
Серверы Cisco UCS меняют экономическую политику дата-центра.
ИТ-инфраструктура в настоящее время играет важнейшую роль, по мере того как организации стремятся достичь полноценных возможностей IaaS (инфраструктуры как услуги), «чистых» и виртуализированных серверов, а также облачных вычислений. Компания Cisco продолжает оставаться лидером инноваций для дата-центра благодаря новейшим ответственным серверным устройствам для системы Cisco UCS, которые расширяют ее исключительную простоту, быстроту и эффективность работы. Новые инновационные решения, такие как блейд-сервер Cisco UCS B460 M4, предоставляют более высокие уровни передовой производительности и локальности памяти: от ИТ-инфраструктуры до корпоративных приложений. Кроме того, Cisco UCS – это гораздо больше, чем просто отдельные стоечные и блейд-серверы. Это решение, которое предоставляет обширные преимущества своим пользователям.
Преимущества северов Cisco UCS.
Преимущества |
Технология |
Выгода для клиента при работе |
Более низкие затраты |
Cisco Single Connect |
Меньше затрат на покупку, приобретение лицензии, питание, охлаждение и обслуживание за счет меньшего количества необходимых кабелей, адаптеров главной шины, сетевых карт и коммутаторов. |
Повышенная гибкость |
ПО Cisco UCS Manager: полная аппаратная абстракция |
Меньше отклонений при конфигурации серверов. Время на запуск сервера снижено с дней до минут. Серверы запускаются автоматически и последовательно. Будущая основа для быстрого и последовательного запуска сервера. |
Полная открытость |
Открытые интерфейсы программирования приложений (API) |
Уникальная видимость системы Cisco UCS с помощью ПО Cisco UCS Manager, Cisco UCS Director и других средств управления сторонних разработчиков. |
Cisco UCS предоставляет три основные инновации, которые позволяют снизить как капитальные, так и эксплуатационные затраты: технологию Cisco Single Connect, ПО Cisco UCS Manager и открытые API.
Технология Cisco Single Connect обеспечивает существенное упрощение матрицы коммутаций сетевой и кабельной инфраструктуры, предоставляя один простой и эффективный метод объединения стоечных и блейд-серверов, физических и виртуальных сред, локальной сети и сети хранения данных, а также управления.
ПО унифицированного управления Cisco UCS позволяет администраторам создавать программную модель (профиль услуг) необходимого сервера, а затем реализовать этот сервер и возможности подключения путем привязки профиля услуг к модели с определенными физическими ресурсами.
Cisco UCS Manager поддерживает комплексный, автоматизированный открытый интерфейс XML API, который создает 9000 точек интеграции. Это упрощает разработку заказных решений и позволяет добиться нового уровня видимости и управления системы. Интерфейс программирования приложений XML для Cisco UCS Manager обеспечивает автоматическое улучшение существующих навыков и инструментов ИТ-персонала, а также ИТ-процессов и средств управления.
Кроме того, компания Cisco продолжает расширять инновационные границы во всех устройствах системы Cisco UCS и поддерживаемых технологиях. К примеру, варианты новейших плат виртуального интерфейса Cisco UCS VIC, расширенные межсоединения Cisco UCS, а также дополнительные варианты расширителей матрицы коммутации повышают пропускную способность и простоту управления как блейд-серверов, так и стоечных серверов. Технология Cisco Data Center VM-FEX позволяет объединить виртуальные и физические сети в единую инфраструктуру. Администраторы дата-центров теперь могут инициализировать, настраивать, управлять, осуществлять мониторинг и диагностику сетевого трафика виртуальных и физических машин с помощью унифицированной инфраструктуры.
Эти архитектурные преимущества Cisco UCS и программные улучшения, а также постоянные новшества компании Cisco в сочетании с уникальной структурой блейд-сервера и шасси позволяют сделать Cisco UCS первой действительно унифицированной платформой дата-центра.
Функциональные возможности и преимущества сервера Cisco UCS B460 M4.
Функциональные возможности |
Преимущества |
Унифицированная матрица коммутации |
Снижение совокупной стоимости владения за счет снижения количества необходимых сетевых контроллеров, адаптеров главной шины, коммутаторов и кабелей. Позволяет избавиться от встроенных адаптеров главной шины, сетевых контроллеров и коммутаторов в шасси блейд-серверов Cisco 5108, и перераспределить сэкономленное питание на более плотные и мощные блейд-серверы с большим количеством слотов DIMM, а также достичь более высокой производительности на один блейд-сервер, по сравнению с аналогичными решениями. |
Профили услуг Cisco UCS Manager |
Позволяют снизить количество этапов, необходимых для развертывания серверов в дата-центре, улучшая согласованность и последовательность серверных политик. Возможность запуска серверов и поддерживаемых инфраструктур за считанные минуты вместо дней с большим вниманием на реализации стратегических инициатив, а не обслуживании. Существенное снижение количества ошибок конфигурирования по мере добавления и переориентирования блейд-серверов. Возможность перемещения профиля услуг с блейд-сервера на блейд-сервер, со стоечного на блейд-сервер, с блейд-сервера на стоечный или с блейд-сервера на блейд-сервер другого шасси. |
Автообнаружение |
Не требует настройки; так же как и остальные части системы Cisco UCS, блейд-серверы Cisco UCS серии B и стоечные серверы серии C автоматически распознаются и настраиваются с помощью Cisco UCS Manager. |
Всесторонний мониторинг |
Всесторонний мониторинг параметров окружающей среды каждого блейд-модуля с помощью Cisco UCS Manager. Возможность использования пороговых значений, устанавливаемых пользователем, для оптимизации управления внешними параметрами каждого блейд-модуля. |
Плата виртуального интерфейса Cisco |
|
Мезонинные адаптеры |
Предоставляют возможность выбора адаптеров конвергированной сети, плат виртуального интерфейса и устройств флеш-памяти PCIe сторонних разработчиков, обеспечивая гибкость, повышенную эффективность приложений, совместимость с отраслевыми стандартами, а также связность сетевых политик для виртуализированных сред. |
Память Cisco Flexible Flash |
В сервере есть два внутренних отсека для карт Cisco Flexible Flash. Два разъема для флэш-карт SDHC с передней левой стороны сервера для загрузки VMware ESXi. |
Опциональное локальное хранилище |
Обеспечивает поддержку до четырех жестких дисков или твердотельных накопителей, доступных с лицевой стороны, с поддержкой «горячего» подключения |
Семейство процессоров Intel Xeon E7 v2 |
|
Блейд-серверы Cisco UCS серии B являются важнейшими компонентами среды Cisco UCS и поддерживают совместную работу с Cisco UCS Manager, межсоединениями Cisco UCS серии 6100 и 6200, шасси для блейд-серверов серии 5100 и расширителями матрицы коммутации серии 2100 и 2200.
