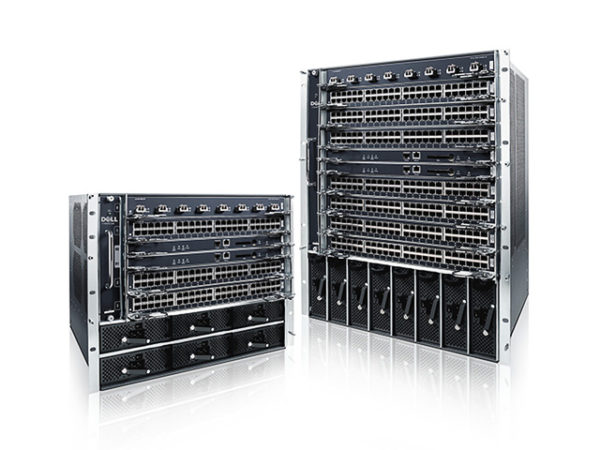

Dell Networking C7000 серии
Коммутаторы DELL Networking C7000 серии (C7004, C7008)
Коммутаторы Dell Networking серии C7000, устанавливаемые в шасси
Обзор серии коммутаторов Dell Networking C-series.
Модернизация кампусных архитектур.
- Коммутаторы Dell серии C7000, устанавливаемые в шасси, позволяют вам создать расширяемую инфраструктуру высокой плотности с огромной пропускной способностью.
- Сокращение количества узких мест и перегруженности, а также упрощение инфраструктуры с помощью связи 10/40GbE и современных протоколов.
- Создание высокопроизводительной серверной инфраструктуры для обеспечения мобильности конечного пользователя с использованием при необходимости технологии PoE+.
- Уверенная поддержка рабочих нагрузок UC&C и VDI для сотрудников по всему миру благодаря масштабируемой плотности пользователей и изменению производительности по требованию.
Dell Networking серии C7000 обеспечивают быстроту работы.
- Благодаря возможности гибкого изменения пропускной способности и широкому выбору линейных плат, коммутаторы Dell Networking серии C, устанавливаемые в шасси, позволяют вам модернизировать или создать сеть полностью в соответствии с вашими требованиями.
- Выбор между несколькими вариантами развертывания, включая отказоустойчивое развертывание на уровне ядра кампуса, агрегирование кампусных сетей и доступ к коммутационному шкафу.
- Сочетание и комбинированное использование устройств и подход «оплаты по мере роста» благодаря гибким опциям Ethernet, PoE+ и возможности использования медных и оптоволоконных кабелей в одном шасси.
- Подключение в рамках развертывания Active Fabric с предоставлением возможности подключений «leaf-spine» через кампусную сеть к дата-центру.
Уверенное развертывание с Dell Networking серии C7000.
- Полностью резервированные блоки питания и централизованное управление сочетаются вместе и обеспечивают надежную производительность и превосходное управление.
- Проверенное ПО FTOS, которое обеспечивает непрерывную и безотказную работу.
- Резервирование работы и сокращение времени простоя благодаря использованию двойных контроллеров и новейших протоколов, таких как Virtual Link Trunking (VLT).
- Простое управление из любой точки мира с помощью Dell Open Manage Network Manager, гибкого, мощного и комплексного инструмента с единой консолью, которая предоставляет ключевые функции управления.
Отличия Dell Networking C7000 от аналогичных устройств конкурентов:
- коммутаторы серии Dell Networking C7000 обеспечивают лучшую связь с клиентами и большие по размеру сети благодаря в два раза большему количеству MAC-адресов, по сравнению с коммутаторами Cisco Catalyst 4500-E Series ;
- коммутаторы серии Dell Networking C7000 обеспечивают производительность на 30% выше, по сравнению с коммутаторами Cisco Catalyst 6500-E Series ;
- коммутаторы серии Dell Networking C7000 обеспечивают от двух до четырех раз высшую производительность коммутации, по сравнению с коммутаторами Cisco Catalyst 4500-E Series.
Dell Networking C7008.
Dell Networking C7008 – 13U шасси, которое поддерживает до 8 слотов ввода/вывода для линейных плат, а также соединительную плату, поддерживающую пропускную способность 1,536 Тбит/с. Шасси предоставляет надежность, сетевое управление и масштабируемость для высокопроизводительных сред Ethernet.
- Пропускная способность коммутационной матрицы – 1,538 Тбит/с; скорость пересылки пакетов второго/третьего уровня – 952 млн. пакетов в секунду.
- Отказоустойчивая архитектура.
- Резервированная конструкция модуля процессора маршрутизации 1+1.
- Непрерывный мониторинг на уровне данных и усовершенствованные функции диагностики без прерывания с помощью командной строки.
- Резервированные источники питания с шиной питания и с распределением нагрузки, которые обеспечивают возможность непрерывных вызовов по VoIP-телефонии при отказе электропитания.
- Более 300 портов 10/100/1000Base-T со скоростью передачи линии с полной поддержкой технологии питания через Ethernet+ (PoE+) четвертого класса мощностью 30,8 Вт в корпусе с форм-фактором 13U.
- До 128 портов 10GbE для подключения разъемов RJ-45 или до 64 портов 10GbE при использовании съемных модулей SFP+ или XFP.
- Полноценный набор стандартных функций коммутации второго уровня, IPv4 и IPv6 при одноадресной и многоадресный рассылке.
- Задержка коммутации составляет 5 мкс при полной загрузке для пакетов размером 64 байт.
- Набор функций безопасности, контроля доступа и функции, применяемые на периферии коммутационного шкафа, для корпоративных сетей.
- Надежная ОС Dell Networking обеспечивает отказоустойчивую и эффективную работу.
- Коммутатор Dell Networking C7008 позволяет компаниям выполнять масштабирование 40 Gigabit Ethernet проще с плотностью, которая в 1,6 раз выше, по сравнению с коммутатором Cisco Catalyst 6513-E.
- Коммутатор Dell Networking C7008 имеет в два раза больше портов PoE+, чем коммутатор Cisco Catalyst 4500-E.
Dell Networking C7004.
Dell Networking C7004 – 9U шасси, которое поддерживает до 4 слотов ввода/вывода для линейных плат, а также соединительную плату, поддерживающую пропускную способность 768 Гбит/с. Шасси Dell Networking C7004 предоставляет надежность, сетевое управление и масштабируемость для высокопроизводительных сред Ethernet.
- Пропускная способность коммутационной матрицы – до 768 Гбит/с; скорость пересылки пакетов второго/третьего уровня – 476 млн. пакетов в секунду.
- Отказоустойчивая архитектура.
- Конструкция модуля процессора маршрутизации с резервированием 1+1.
- Непрерывный мониторинг на уровне данных в реальном времени и усовершенствованные функции диагностики без прерывания с помощью командной строки.
- Резервированные источники питания с шиной питания и с распределением нагрузки, которые обеспечивают возможность непрерывных вызовов по VoIP-телефонии при отказе электропитания.
- Более 200 портов 10/100/1000Base-T со скоростью передачи линии с полной поддержкой технологии питания через Ethernet+ (PoE+) четвертого класса мощностью 30,8 Вт в корпусе с форм-фактором 9U.
- До 64 портов 10GbE для подключения разъемов RJ-45 или до 32 портов 10GbE при использовании съемных модулей SFP+ или XFP.
- Набор функций безопасности, контроля доступа и функции, применяемые на периферии коммутационного шкафа, для корпоративных сетей.
- Полноценный набор стандартных функций коммутации второго уровня, IPv4 и IPv6 при одноадресной и многоадресный рассылке.
- Задержка коммутации составляет 5 мкс при полной загрузке для пакетов размером 64 байт.
- Надежная ОС Dell Networking обеспечивает отказоустойчивую и эффективную работу.
Коммутатор Dell Networking C7004 обеспечивает более глубокий уровень управления и предоставляет источники питания с резервированием для достижения оптимального значения времени безотказной работы сети, по сравнению с коммутаторами Cisco Catalyst 4503-E и 4506-E.
Поддержка Dell ProSupport.
Выберите услуги расширенной поддержки Dell – ProSupport, которые обеспечивают круглосуточную (24/7) 7 возможность прямого обращения по телефону к специалистам высочайшего уровня в вашем регионе. Независимо от того, сколько у вашей компании офисов и где они располагаются, вы сможете защитить свои вложения с помощью этого простого и гибкого подхода к поддержке.
Линейные платы коммутаторов Dell Networking серии C
Расширяйте и выбирайте конфигурацию своего шасси на основе своих нужд:
- Dell Networking C7004 — до четырех линейных плат;
- Dell Networking C7008 — до восьми линейных плат.
6-портовая линейная плата 40 Gigabit Ethernet QSFP.
Эта 6-портовая линейная плата QSFP+ предоставляет подключения 40GbE с высокой плотностью для вашего дата-центра и для крупномасштабных сред предприятий корпоративной агрегации, поддерживая до 48* портов 40GbE для обеспечения высокопроизводительной и непрерывной работы сети (*для коммутатора C7008, или в одном шасси). Каждый порт QSFP также можно разделить на отдельные порты 10GbE с помощью опциональных кабелей оконечной разводки и возможностью подключения к узлам 10GbE. С помощью кабелей 40GbE и приемопередатчика вы сможете выполнять подключения на расстояния более 10 км.
16-портовая линейная плата 1/10 Gigabit Ethernet.
Эта 16-портовая линейная плата 10Gbase-T обеспечивает доступную высокоплотную агрегацию коммутаторов в конце ряда или на периферии для кампусных установок с помощью подключений RJ-45. Благодаря подходу «оплаты по мере роста» вы сможете увеличить количество портов 10GbE до 128* для обеспечения высокопроизводительной и непрерывной работы сети (*для коммутатора C7008, или в одном шасси) и перейти на подключения 10GbE без больших затрат.
48-портовая линейная плата 10/100/1000Base-T с поддержкой технологии PoE+.
С помощью этой 48-портовой линейной платы 1Gbase-T вы сможете обеспечить высокоплотные и доступные подключения 1GbE с поддержкой технологии Power-Over-Ethernet Plus (IEEE 802.3at) для обеспечения доступа и подключения конечных пользователей. Поддержка более чем 300* узлов PoE+ (30,8 Вт каждый) позволяет обеспечить и поддерживать мощную связь Voice-over-IP, оборудование унифицированных коммуникаций и беспроводные точки доступа, включая устройства периферии Gigabit 802.11ae благодаря использованию одного соединения для Ethernet и подаче электропитания (*для коммутатора C7008, или в одном шасси).
8-портовая линейная плата 10GbE SFP+ с подключаемыми модулями SFP+.
Эта линейная плата обеспечивает передовую в отрасли плотность установки: до 64 неблокируемых портов со скоростью линии 10 Gigabit Ethernet SFP+ в одном шасси. Обеспечьте экономичную поддержку каналов восходящей связи благодаря работе SFP+ на базе открытых стандартов, а также более низкой совокупной стоимостью владения, по сравнению с опциями с форм-фактором XFP, для коммутаторов для агрегации, стоечных коммутаторов верхнего уровня, в конце ряда и на уровне ядра.
48-портовая линейная плата 10/100/1000Base-T с поддержкой PoE.
Эта 48-портовая линейная плата 10/100/1000Base-T для устройств Dell Networking серии C (C150 и C300) обеспечивает поддержку технологии PoE стандарта IEEE 802.3af. Благодаря использованию технологии интеллектуального управления электропитанием, каждое шасси может предоставлять питание мощностью 15,4 Вт на порт, сохраняя при этом резервирование электропитания всей системы и источников питания PoE.
Линейные платы FlexMedia Gigabit Ethernet и 10 Gigabit Ethernet с подключаемыми медиа-модулями
Многопортовая линейная плата FlexMedia для устройств Dell Networking серии C (C150 и C300) имеет 36 портов 10/100/1000Base-T, 8 портов Gigabit Ethernet SFP и два порта 10 Gigabit Ethernet SFP+. Эта линейная плата предоставляет лучшую в отра.сли гибкость для поддержки приложений, требующих широкого набора интерфейсов Gigabit Ethernet и 10 Gigabit Ethernet в одном шасси.
48-портовая линейная плата 10/100/1000 Base-T
48-портовая линейная плата 10/100/1000Base-T для устройств Dell Networking серии C (C150 и C300) предоставляет передовую в отрасли плотность установки: до 384 неблокируемых портов со скоростью линии 10/100/1000Base-T в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4. Встроенные интеллектуальные возможности обеспечивают очень низкий уровень задержек при локализированной коммутации.
48-портовая линейная плата GbE с подключаемыми модулями SFP.
48-портовая линейная плата Gigabit Ethernet для устройств Dell Networking серии C (C150 и C300) с подключаемыми модулями с малым форм-фактором поддерживает передачу информации на расстояния до 80 км по оптоволоконной связи, в то время как подключаемые модули 1000Base-T – до 100 метров по связи с помощью неэкранированной витой пары пятой категории. Модули 100Base-FX SFP поддерживают передачу данных на расстояния до 2 км, представляя собой гибкое решение для приложений, охватывающих локальную сеть, городскую вычислительную сеть и глобальную компьютерную сеть при использовании смешанных оптоволоконных/медных кабелей в сетях с различными скоростями.
4-портовая линейная плата 10GbE с подключаемыми модулями XFP.
Эта линейная плата обеспечивает плотность установки до 32 неблокируемых портов 10 Gigabit Ethernet со скоростью линии в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4.
8-портовая линейная плата 10GbE с подключаемыми модулями XFP.
Эта линейная плата обеспечивает передовую в отрасли плотность установки: до 64 неблокируемых портов 10 Gigabit Ethernet со скоростью линии в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4.
6-портовая линейная плата 40 Gigabit Ethernet QSFP
Эта 6-портовая линейная плата QSFP+ предоставляет подключения 40GbE с высокой плотностью для вашего дата-центра и для крупномасштабных сред предприятий корпоративной агрегации, поддерживая до 48* портов 40GbE для обеспечения высокопроизводительной и непрерывной работы сети (*для коммутатора C7008, или в одном шасси). Каждый порт QSFP также можно разделить на отдельные порты 10GbE с помощью опциональных кабелей оконечной разводки и возможностью подключения к узлам 10GbE. С помощью кабелей 40GbE и приемопередатчика вы сможете выполнять подключения на расстояния более 10 км.
16-портовая линейная плата 1/10 Gigabit Ethernet
Эта 16-портовая линейная плата 10Gbase-T обеспечивает доступную высокоплотную агрегацию коммутаторов в конце ряда или на периферии для кампусных установок с помощью подключений RJ-45. Благодаря подходу «оплаты по мере роста» вы сможете увеличить количество портов 10GbE до 128* для обеспечения высокопроизводительной и непрерывной работы сети (*для коммутатора C7008, или в одном шасси) и перейти на подключения 10GbE без больших затрат.
48-портовая линейная плата 10/100/1000Base-T с поддержкой технологии PoE+
С помощью этой 48-портовой линейной платы 1Gbase-T вы сможете обеспечить высокоплотные и доступные подключения 1GbE с поддержкой технологии Power-Over-Ethernet Plus (IEEE 802.3at) для обеспечения доступа и подключения конечных пользователей. Поддержка более чем 300* узлов PoE+ (30,8 Вт каждый) позволяет обеспечить и поддерживать мощную связь Voice-over-IP, оборудование унифицированных коммуникаций и беспроводные точки доступа, включая устройства периферии Gigabit 802.11ae благодаря использованию одного соединения для Ethernet и подаче электропитания (*для коммутатора C7008, или в одном шасси).
8-портовая линейная плата 10GbE SFP+ с подключаемыми модулями SFP+
Эта линейная плата обеспечивает передовую в отрасли плотность установки: до 64 неблокируемых портов со скоростью линии 10 Gigabit Ethernet SFP+ в одном шасси. Обеспечьте экономичную поддержку каналов восходящей связи благодаря работе SFP+ на базе открытых стандартов, а также более низкой совокупной стоимостью владения, по сравнению с опциями с форм-фактором XFP, для коммутаторов для агрегации, стоечных коммутаторов верхнего уровня, в конце ряда и на уровне ядра.
48-портовая линейная плата 10/100/1000Base-T с поддержкой PoE
Эта 48-портовая линейная плата 10/100/1000Base-T для устройств Dell Networking серии C (C150 и C300) обеспечивает поддержку технологии PoE стандарта IEEE 802.3af. Благодаря использованию технологии интеллектуального управления электропитанием, каждое шасси может предоставлять питание мощностью 15,4 Вт на порт, сохраняя при этом резервирование электропитания всей системы и источников питания PoE.
Линейные платы FlexMedia Gigabit Ethernet и 10 Gigabit Ethernet с подключаемыми медиа-модулями
Многопортовая линейная плата FlexMedia для устройств Dell Networking серии C (C150 и C300) имеет 36 портов 10/100/1000Base-T, 8 портов Gigabit Ethernet SFP и два порта 10 Gigabit Ethernet SFP+. Эта линейная плата предоставляет лучшую в отрасли гибкость для поддержки приложений, требующих широкого набора интерфейсов Gigabit Ethernet и 10 Gigabit Ethernet в одном шасси.
48-портовая линейная плата 10/100/1000Base-T
48-портовая линейная плата 10/100/1000Base-T для устройств Dell Networking серии C (C150 и C300) предоставляет передовую в отрасли плотность установки: до 384 неблокируемых портов со скоростью линии 10/100/1000Base-T в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4. Встроенные интеллектуальные возможности обеспечивают очень низкий уровень задержек при локализированной коммутации.
48-портовая линейная плата GbE с подключаемыми модулями SFP
48-портовая линейная плата Gigabit Ethernet для устройств Dell Networking серии C (C150 и C300) с подключаемыми модулями с малым форм-фактором поддерживает передачу информации на расстояния до 80 км по оптоволоконной связи, в то время как подключаемые модули 1000Base-T – до 100 метров по связи с помощью неэкранированной витой пары пятой категории. Модули 100Base-FX SFP поддерживают передачу данных на расстояния до 2 км, представляя собой гибкое решение для приложений, охватывающих локальную сеть, городскую вычислительную сеть и глобальную компьютерную сеть при использовании смешанных оптоволоконных/медных кабелей в сетях с различными скоростями.
4-портовая линейная плата 10GbE с подключаемыми модулями XFP
Эта линейная плата обеспечивает плотность установки до 32 неблокируемых портов 10 Gigabit Ethernet со скоростью линии в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4.
8-портовая линейная плата 10GbE с подключаемыми модулями XFP
Эта линейная плата обеспечивает передовую в отрасли плотность установки: до 64 неблокируемых портов 10 Gigabit Ethernet со скоростью линии в одном шасси. Кроме того, специализированные ИС и архитектура коммутаторов серии C предоставляют производительность со скоростью линии, а также качество обслуживания, списки контроля доступа, поддержку jumbo-кадров, одновременную коммутацию второго уровня и маршрутизацию IPv4.
