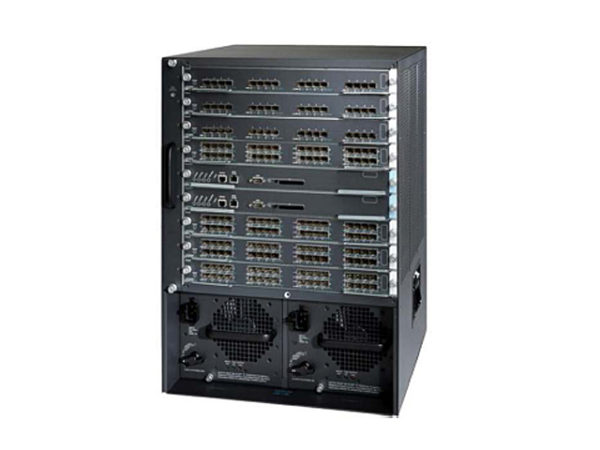

Коммутатор Cisco MDS 9509 W/Supervisor 2 Director Switch
Коммутатор Cisco MDS 9509 W/Supervisor 2 Director Switch (Cisco MDS 9509 Multilayer Director).
Коммутатор HP StorageWorks 8/20q Fibre Channel Switch
Многоуровневый коммутатор Cisco MDS 9509 – это переключатель сети хранения данных (SAN) высшего уровня, спроектированный для работы на предприятиях широкого масштаба для обеспечения преобразований при ведении дел. Сочетая огромный набор логических свойств с высокой производительностью, протокольно-независимым процессом переключения, Cisco MDS 9509 выполняет точные требования внешней среды огромного виртуального центра хранения информации – постоянный доступ, безопасность, масштабируемость, легкость в управлении и внедрение новых технологий для крайне гибких решений центра данных SAN. Используя такую же оперативную систему и интерфейс управления, что и другие переключатели центра данных, Cisco MDS 9509 обеспечивает постепенное внедрение в использовании унифицированных материалов с высоко-производительным волоконно-оптическим каналом и каналом с Ethernet (FCoE) связью для снижения стоимости на собственность. Будучи совместимым со всем рядом коммутаторов Cisco MDS 9000 этого поколения, Cisco MDS 9509 обеспечивает гарантию эффективности своей работы и средств, которые в него вложены.
Основные характерные черты
The Cisco MDS 9509 обладает такими преимуществами:
- Масштабируемость и доступ: в Cisco MDS 9509 сочетается безопасное обновление программного обеспечения, стабильный процесс возобновления работы/преодоления отказа и большое количество главных компонентов для обеспечения наилучшего доступа в этом классе коммутаторов. Благодаря поддержке до 226 портов волоконно-оптического канала и до 1008 портов на одну телекоммуникационную стойку, Cisco MDS 9509 разработан для работы с внешними средами, с информационным центром с большим объемом данных для хранения.
- Многопротокольная архитектура: многослойная структура коммутаторов серии Cisco MDS 9000 подразумевает согласующийся набор функциональных возможностей протокольно-независимого переключения. Cisco MDS 9509 использует волоконно-оптический канал, FCoE, связность канала IBM (FICON), интерфейс Internet Small Computer System (iSCSI), и волоконно-оптический канал через IP (FCIP) в одной системе.
- волоконно оптический канал скоростью 1/2/4/8 Гб/с и 10 Гб/с: Cisco MDS 9509 поддерживает новые улучшенные переключающие модули Cisco MDS 9500 скоростью 8 Гб/с, а также уже существующие 10 и 8 Гб/с модули переключения.
- многозвенной 10 Гб/с FCoE: Cisco MDS 9509 поддерживает многозвенный FCoE, расширяя связность между FCoE/волоконно-оптическими каналами и хранителями информации. С многозвенными переключающими модулями FCoE (10 Гб/с), Cisco MDS 9509 имеет возможность расширения сети хранения данных к устройствам, которые соединены с помощью каналов FCoE, и таким образом расширяя обширные возможности «умных» возможностей до системы единого исчисления.
- 1/2/4/8 Гб/с FICON: Cisco MDS 9509 поддерживает улучшенные возможности FICON, включая каскадные устройства FICON, смесь основных и внешних сред с открытыми системами, поддерживающими виртуальную сеть хранения данных (VSAN), и виртуализацию N_Port
- Умные возможности сети: сделанные на основе технологии VSAN, списки контроля доступа (ACL) для логичной аппаратной обработки данных, и широкого качества обслуживания позволяет переходить от «островов» СХД к крупным сетям хранения данных на производстве. Кроме того, свойство местного арбитражного переключения обеспечивает высокую производительность, известное равномерное переключение между всеми хостами, подключенными к одному улучшенному волоконно-оптическому переключающему модулю (8 Гб/с) и присоединенными к нему хранителями информации.
- интегрированные аппаратные VSAN и межсетевая маршрутизация (IVR): внедрение VSAN в портовою аппаратуру позволяет любому порту системы или изделия быть встроенным в любую виртуальную сеть. Интегрированная аппаратная маршрутизация обеспечивает построчную передачу между любыми портами в системе без необходимости внешних маршрутных приспособлений.
- Арбитражное местное переключение: Свойство арбитражного локального переключения Cisco обеспечивает построчное переключение между всеми портами одного модуля без потери производительности или увеличения времени задержки передачи информации к и от других модулей в шасси. Координатная структура коммутатора с центральным арбитром равномерно распределяет трафик локальный, а также трафик с внешними модулями.
- Основа для логических приложений хранения информации: Cisco MDS 9509 служит основой для таких умных возможностей, как ускорение приложений, которые имеют дело с хранением, копированием и восстановлением информации, звуковая кодировка на кассеты и диски, перемещение информации, и для приложений сторонних разработчиков – защита информации и ее отдаленное копирование.
- I/O ускорение (IOA): ускорение IOA Cisco MDS 9000 – это способность независимого от скорости и транспортировки ускорения, уменьшая тем самым эффект отдаленности (и задержку) для способностей приложения, таким образом внося дополнительную гибкость к выбору расположения информационного центра. Cisco MDS 9000 IOA поддерживается с помощью многофункционального 18/4-портового модуля Cisco MDS 9000 Family Multiservice Module (MSM) и 16-портового узлового модуля хранения информации Storage Services Node (SSN-16)
- Кодирование медиа-информации Cisco (SME): возможности кодирования информации Cisco предлагает решения, которые позволяют компаниям пользоваться такими сервисами, как: оплата платежными карточками, двойной стандарт защиты 2.0 или другими законодательными правилами, как акт о защите, страхованию и ответственности за здоровье, что позволит компаниям хранить и защищать информацию в состоянии покоя на определенное количество лет, полностью защищая от сбоев в безопасности. Кодирование Cisco – это структурированной свойство и поэтому масштабируемо и неагрессивное, и работает с разнородными внешними средами. Кодирование позволяет сжимать, кодировать и заверять информацию с дисковых массивов, пленок и виртуальных ленточных библиотек для централизованного управления безопасности, управления данными и их восстановления. Кодирование Cisco использует технологию группировки (кластеризации) для создания максимально реализуемого решения. Полученный криптографический кластер увеличивает надежность и доступность, обеспечивает автоматическую балансировку нагрузок и возможности устранения неисправностей, и упрощает подготовку к работе одной сети хранения данных вместо отдельных переключателей и модулей. Центр надежного кодирования Cisco позволяет иметь всестороннюю защиту сети хранения данных в одном или многих направлениях. Он имеет также такие свойства, как надежную архивацию, экспорт и импорт, перевод для подальшего распространения и размельчивания. Он также может работать в соединении с устройством RSA RKM.
- Менеджер подкачки данных Cisco: это аппаратное решение миграции данных, которое бесперебойно переносит блок данных через разнородные объемы хранения и на большие расстояния, независимо от того в каком состоянии хост: онлайн или оффлайн. Этот центр решений позволяет преодолеть трудности в миграции данных: вынужденное бездействие, необходимость установки программного обеспечения для миграции данных через серверы, и возможность потери или искажения данных. Наличие свойства миграции данных Cisco в сети хранения данных позволяет подкачивать данные без хост-агентов, без прокладки новых проводов, с минимальным влиянием на производительность и без вынужденного бездействия.
- Понятность виртуальной машины: Семья Cisco MDS 9000 обеспечивает детерминистскую производительность аппаратного обеспечения и широкий набор функциональных возможностей, что позволяют виртуальным машинам иметь такие же атрибуты сети хранения данных, что и физический сервер. На основе виртуальной машины, программное обеспечение Cisco MDS 9000 NX-OS обеспечивает виртуальные сети хранения, необходимое качество услуг передачи данных, контроль доступа, мониторинг производительности и защита данных для повышения масштабируемости и мобильности виртуальных машин. Менеджер сети информационного центра (DCNM) гарантирует сквозную видимость передачи данных на всем пути от виртуальной машины до устройства хранения с определением месторасположения данных, измерением производительности, и прогнозирования на базе виртуальной машины для поиска и устранения неисправностей в критически важных виртуальных средах.
- Всесторонняя безопасноть: кроме поддержки таких возможностей, как виртуальные сети (VSAN), список контроля доступа (ACL), контроль доступа к виртуальным сетям VSAN (RBAC), кодирование на пленки и диски, а также кодирование через волоконно-оптические каналы Cisco TrustSec® Fibre Channel Link Encryption, семейство коммутаторов Cisco MDS 9000 поддерживает комплексную структурную безопасность, состоящую из RADIUS и TACACS+, протокола волоконно-оптических каналов (FC-SP), протокола безопасности передачи данных (SFTP), протокол Secure Shell (SSH), простой протокол управления сетью третьей версии (SNMPv3), используя улучшенный стандарт шифрования (AES).
Кодирование через волоконно-оптические каналы Cisco TrustSec обеспечивает точную, аппаратную построчную кодировку со скоростью 8 Гб/с на переключающие модули (8 Гб/с) обоих поколений. - Объединенное управление сетью хранения данных SAN: Семейство Cisco MDS 9000 включает встроенное управление сетью хранения со всеми свойствами, доступными через интерфейс командной строки или через менеджер структуры Cisco (Cisco DCNM), инструмент централизованного управления, который упрощает управление системы. Cisco DCNM поддерживает совместимость с приложениями управления хранения стороннего разработчика для плавного взаимодействия с существующими инструментами управления. Cisco DCNM поддерживает объединение в 10 серверов для управления до 150 тысяч устройств в одного пульта управления.
- Утонченная диагностика: Cisco MDS 9509 обеспечивает разумную диагностику, инструменты перекодировки протоколов и анализа сети, а также встроенную функцию само-мониторинга Call Home для большей надежности, быстрого решения проблем и уменьшения затрат на обслуживание.
Главные преимущества
Трансформация бизнеса благодаря расширению «облачных вычислений» предприятия
Облачность предприятий обеспечивают гибкие вычисления и способности сети увеличивать или уменьшать масштаб ресурсов на необходимый уровень очень быстро и эффективно. Cisco MDS 9509 обеспечивает необходимую в данный момент гибкость для поддержки потребностей масштабирования «облаков» предприятия, многозвеньевой волоконно-оптический канал FCoE, требуемый для предоставления хранилища в многопротокольной структуре, надежную безопасность для разносторонних приложений, прогнозируемую высокую мощность, необходимую на уровне точных договоренностей, эластичную связность, требуемую для хорошей «облачной» инфраструктуры, и возможности улучшенного управление трафиком (качество услуг и запас пропускной способности порта) для быстрого и экономически эффективного размещения возможностей сети в «облачных» приложениях. Более того, Cisco DCNM для сети хранения данных обеспечивает мониторинг ресурсов и планирование мощностей на основе виртуальных машин, используя эффективные объединенные «облачные» возможности, соединяясь в структуру из 10 Cisco DCNM серверов для упрощения управления масштабными «облаками», и информацией по использованию ресурсов с помощью разработчика программного интерфейса приложения SMI-S в качестве предоставления услуг IT.
Ближе к многозвеневому волоконно-оптическому каналу FCoE
FCoE создает развинутый подход по отношению к сети и сходимостью с I/O благодаря наличию волоконно-оптического канала, управлению задержками, безопасностью и атрибутами управления трафиком канала одновременно с накоплением вложений в приспособления волоконно-оптического канала, испытания и сети хранения данных. С помощью многозвенной связности FCoE, Cisco MDS 9509 расширяет улучшенные структурные возможности до объединенных внедряемых структур характерных переключателей информационного центра серии Cisco Nexus®. Используя ту же самую операционную систему и систему управления, что и Cisco Nexus, Cisco MDS 9509 обеспечивает надежное сосуществование в единой системе волоконно-оптического канала, канала через Ethernet FCoE, интерфейса iSCSI и связанного с сетью хранитель информации.
Масштабируемое расширение с гарантированностью защиты вложений
Используя переключающие модули семейства Cisco MDS 9000, коммутатор Cisco MDS 9509 поддерживает до 336 чувствительных волоконно-оптических портов скоростью 1/2/4/8 Гб/с, до 112 портов Ethernet (1 Гб/с) и до 28 волоконно-оптических портов (10 Гб/с) в модульном шасси на 9 слотов. Cisco MDS 9509 поддерживает до 1008 портов волоконно-оптических каналов на одну стойку.
Cisco MDS 9509 поддерживает высокий уровень общности системы. Все переключащие модули семейства Cisco MDS 9000 совместимы со всеми многоуровневыми коммутаторами серии Cisco MDS 9500. Спроектированный для роста вместе со средой хранения, Cisco MDS 9509 обеспечивает плавную миграцию данных и отличную защиту вложений.
Доступность класса производства
С самого начала Cisco MDS 9509 был спроектирован для высокой доступности. Кроме соответствия большинству требований непрерывного обновления программного обеспечения и избытка всех критически важных аппаратных компонентов, архитектура программного обеспечения Cisco MDS 9509 предлагает исключительный уровень доступности. Супервайзерные модули серии Cisco MDS 9500 автоматически перезагружают неудавшиеся процессы, делая Cisco MDS 9509 исключительно робастным. В редких случаях сброса супервайзерного модуля, полная синхронизация между активным и запасным супервайзерными модулями позволяет обеспечить стабильное преодоление отказа без сбоя в трафике.
Высокая доступность осуществляется на уровне разработки с использованием робастных и высокопроизводительных межпереключащих звеньев (ISL). Способности канального порта позволяют пользователям устанавливать до 16 физических звеньев в один логический узел. Узел может состоять из любого количества портов определенной скорости в шасси, гарантируя, что узел останется активным в случае отказа порта, интегральной схемы специального применения (ASIC) или модуля. Cisco MDS 9509 повышает доступность на новый уровень, гарантируя, что решения превысят 99,999% требований срока работоспособности самых необходимых на данный момент сред.
Поддержка встроенной вычислительной машины
Cisco MDS 9509 полностью готов к вычислениям с полной поддержкой IBM System в среде FICON и Linux. Подтвержден IBM, как дополнительное приспособление ко всем устройствам c FICON в операционной среде IBM System z, Cisco MDS 9509 поддерживает пересылку протокола FICON в каскадных и некаскадных структурах, а также совместимость FICON и открытых систем трафика протокола волоконно-оптического канала на одном и том же переключателе. Виртуальные сети хранения данных (VSAN) упрощают совместимость ресурсов сети хранения данных SAN между операционными системами z/OS, основной Linux, и открытых системных сред, позволяющих как результат увеличение утилизации SAN и упрощение в ее управлении. Смешанный режим на основе VSAN исключает неуверенность и нестабильность, связанные часто с районированием методов смешения. VSAN также исключают возможность влияния неправильного расположения или выхода из строя компонента одной сети на работу других сетей. Управление контроля доступа на основе VSAN упрощает разделение обязанностей управления сетью хранения данных SAN между вычислительной машиной и средами открытых систем, увеличивая тем самым надежность. Виртуальные сети хранения данных могут управляться интегрированным менеджером сети информационного центра (DCNM), интефейсом командной строки или средствами управления IBM CUP включая SA/390, приспособление измерения ресурсов (RMF) или управление динамическим каналом (DCM). Ускорение расширенной отдаленной копии (XRC) улучшает производительность и использование пропускной способности через звенья WAN для динамических обновлений программы восстановления данных Global Mirror от IBM z/OS.
Улучшенное управление траффиком
Возможности улучшенного управления траффиком, встроенные в Cisco MDS 9509 упрощают расширение и оптимизацию производств широкого масштаба:
- Очередность виртуального выхода: Помагает обеспечить построчную производительность каждого порта независимо от модели трафика, исключая блокировку с приоритетом.
- До 4095 кредитов буфер-за-буфером: Может быть назначен отдельному порту для оптимального использования пропускной способности на расстоянии.
- Каналы порта: позволяет пользователям объединять до 16 физических протоколов межкоммутационного канала в один логический узел, обеспечивая оптимальную пропускную способность через все звенья. Узел может состоять из любого количества подобранных по скорости портов из любых модулей в шасси, позволяя заверить в том, что узел останется активным даже в случае отказа модуля.
- Многостороннее распространение на основе первого кратчайшего пути (FSPF): Обеспечивает логичность распределения нагрузки на 16 волоконно-оптических каналах или каналов FCoE той же стоимости, и в случае отказа переключателя, резко изменяет направление.
- Качество обслуживания: Может быть использовано для управления пропускной способностью и контроля время задержки для определения приоритетности критического направления.
- Сохранение пропускной спосоности порта: Позволяет пользователям определить необходимую пропускную способность в расчете на один порт.
Легкость в управлении
Для удовлетворения потребностей всех пользователей, Cisco MDS 9509 обеспечивает три принципиальных режима управления: прикладной интерфейс уровня вызовов (CLI) серии Cisco MDS 9000, менеджер сети информационного центра (DCNM) и совместимость со средствами управления стороннего разработчика.
Cisco MDS 9509 знакомит пользователя с последовательным логическим интерфейсом уровня вызовов CLI. Оставаясь верным синтаксису широко известного программного обеспечения Cisco IOS®Software, интерфейс семейства Cisco MDS 9000 легко обучаемый и несет в себе широкие возможности в управлении. Он чрезвычайно эффективен и обеспечивает оптимальными возможностями администраторов сетей предприятий.
Менеджер сети информационного центра Cisco DCNM (ранее Cisco Fabric Manager) – это легкое в использовании приложение, которое упрощает управление через множественные переключатели и другие устройства. Сфокусированный на поддержке эффективных операций и управлении виртуальных технологий, Cisco DCNM обеспечивает робастную структуру и всесторонний набор функциональных возможностей, которые удовлетворяют маршруту, переключению и административным нуждам хранения нынешних и будущих виртуальных центров данных.
Cisco DCNM упрощает инициализацию единой системы и профилактически мониторит компоненты LAN и SAN. Cisco DCNM можно доверить управление комбинаций SAN и LAN внешних сред.
Cisco DCNM может быть использован независимо или совместно с управленческими приложениями стороннего разработчика. Cisco обеспечивает расширенный программный интерфейс приложения API для внедрения со средствами управления стороннего разработчика и разработанными пользователями.
Всеобъемлющее решение робастной безопасности
Переакцентируя необходимость надежного использования для сетей хранения, Cisco MDS 9509 предлагает полную безопасность структуры для защиты наиболее уязвимой информации, которая проходит через производственные сети в наше время. MSD 9509 использует умное комплексное обследование на уровне портов, включая приложения ACL для давление на зоны аппаратного обеспечения, виртуальные сети VSAN и улучшенные свойства безопасности порта. VSAN используются для достижения высшей безопасности и большей стабильности путем изолирования устройств, подключенных к одной и той же физической сети SAN. Межсетевая маршрутизация подразумевает контролируемое совместное использование ресурсов между виртуальными сетями VSAN. К тому же, протокол волоконно-оптических каналов FC-SP обеспечивает идентификацию «переключатель-за-переключателем», «хост-переключатель» на основе протокола Diffie-Hellman Challenge Hиshake Authentication Protocol (DH-CHAP), поддерживающий RADIUS или TACACS+ для уверенности в том, что только авторизированные устройства имею доступ к защищенным накопительным сетям. Кодировка Cisco TrustSec Fibre Channel Link Encryption, доступная в модулях семейства Cisco MDS 9000 (8 Гб/с), позволяет Вам точно закодировать межпереключающие звенья построчно через волоконно-оптический канал скоростью 8 Гб/с, обеспечивая дополнительный уровень безопасности пересылки информации внутри и между центрами данных.
Улучшенная диагностика и средства поиска и устранения неисправностей
Управление масштабных сетей хранения информации требует сверхактивной диагностики, средств для проверки связности и управления задержки, и механизмы для захвата и анализа траффика. Cisco MDS 9509 поддерживает улучшенный анализ и средства отладки. Самопроверка включения и онлайн-диагностика обеспечивает проактивный мониторинг работоспособности. Cisco MDS 9509 обеспечивает встроенные функции, требуемые для осуществления диагностических возможностей, как волоконно-оптический Traceroute для определения точного пути и времени протекания сигнала, а также включенный анализатор порта (SPAN) и удаленный анализатор порта (RSPAN) для перехвата трафика. После перехвата, он может быть анализорован анализатором Cisco Fabric Analyzer, встроенным анализатором волоконно-оптического канала.
Полная статистика портов и потоков подразумевает сложный анализ производительности и соблюдения соглашения об уровне услуг. С помощью Cisco MDS 9509, компания Cisco поставляет всеобъемлющий набор средств для поиска и устранения неисправностей, а также анализа сетей.
Спецификация изделия
В Таблице 1 представлены подробные описания составляющих многоуровневого коммутатора Cisco MDS 9509
